X.X1 PK. Полиэстеровые переходные коробки

Полиэстеровые переходные коробки X.X1 PK. спроектированы для подключения силовых кабелей типа CYKY с сердечником RE (до 16 мм2) или 1-CYKY с сердечником RM или SM. Для других кабелей может не подходить диапазон уплотнения втулок. Они изготавливаются в девяти стандартных вариантах, указанных ниже:

Если вам не подходит ни один из наших стандартных вариантов, то можно произвести коробку на заказ.

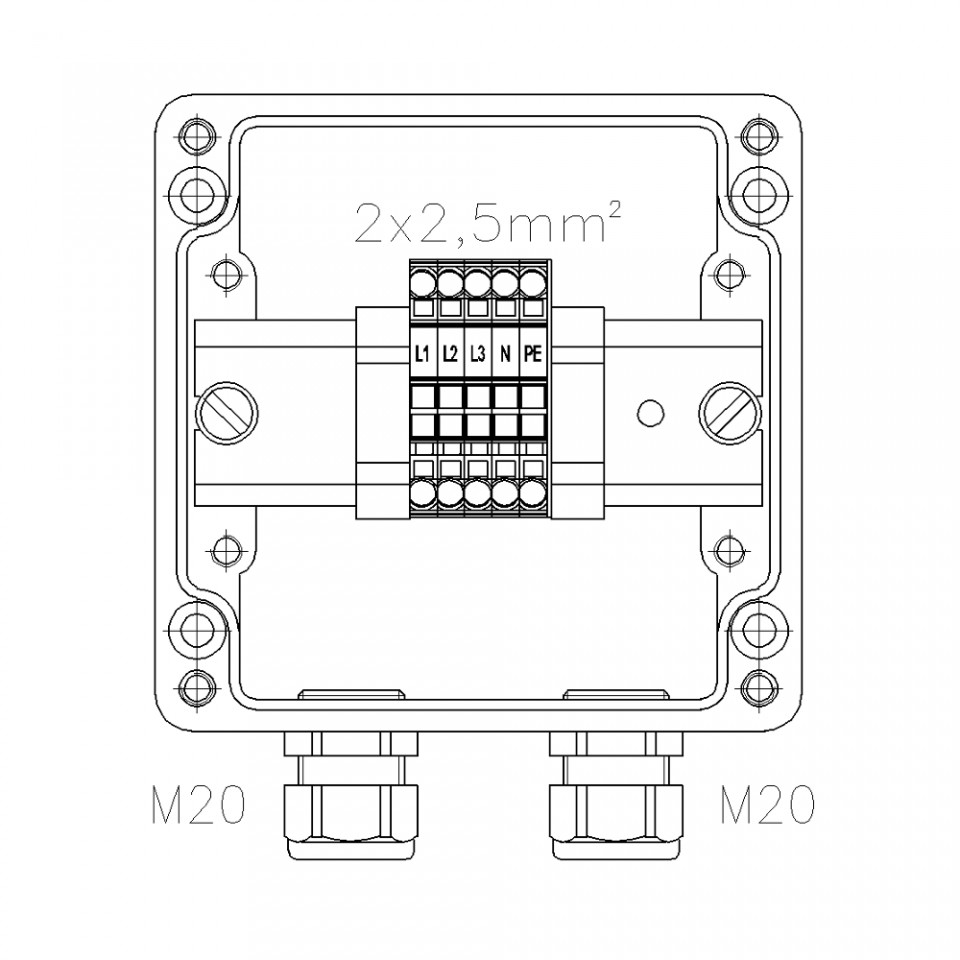

X20X1 PK02,5 Для поперечного сечения кабелей до 2,5 мм2
  • Размер коробки: 122 x 120 x 90 мм (ш x в x г)
  • Полиэстеровый шкаф, укрепленный стекловолокном
  • 2 полиамидных втулки M20
  • Пружинные клеммы 2 x 2,5 мм2 (L1, L2, L3, N, PE)

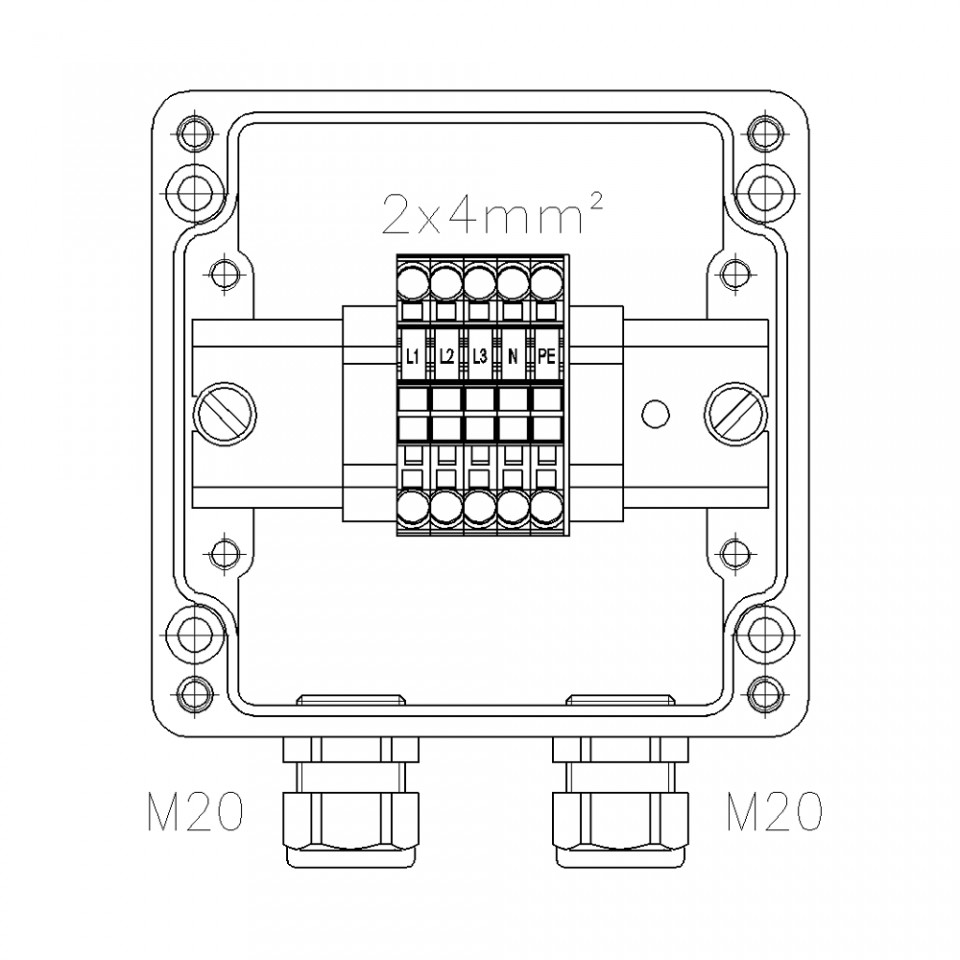

X20X1 PK04 Для поперечного сечения кабелей до 4 мм2
  • Размер коробки: 122 x 120 x 90 мм (ш x в x г)
  • Полиэстеровый шкаф, укрепленный стекловолокном
  • 2 полиамидных втулки M20
  • Пружинные клеммы 2 x 4 мм2 (L1, L2, L3, N, PE)

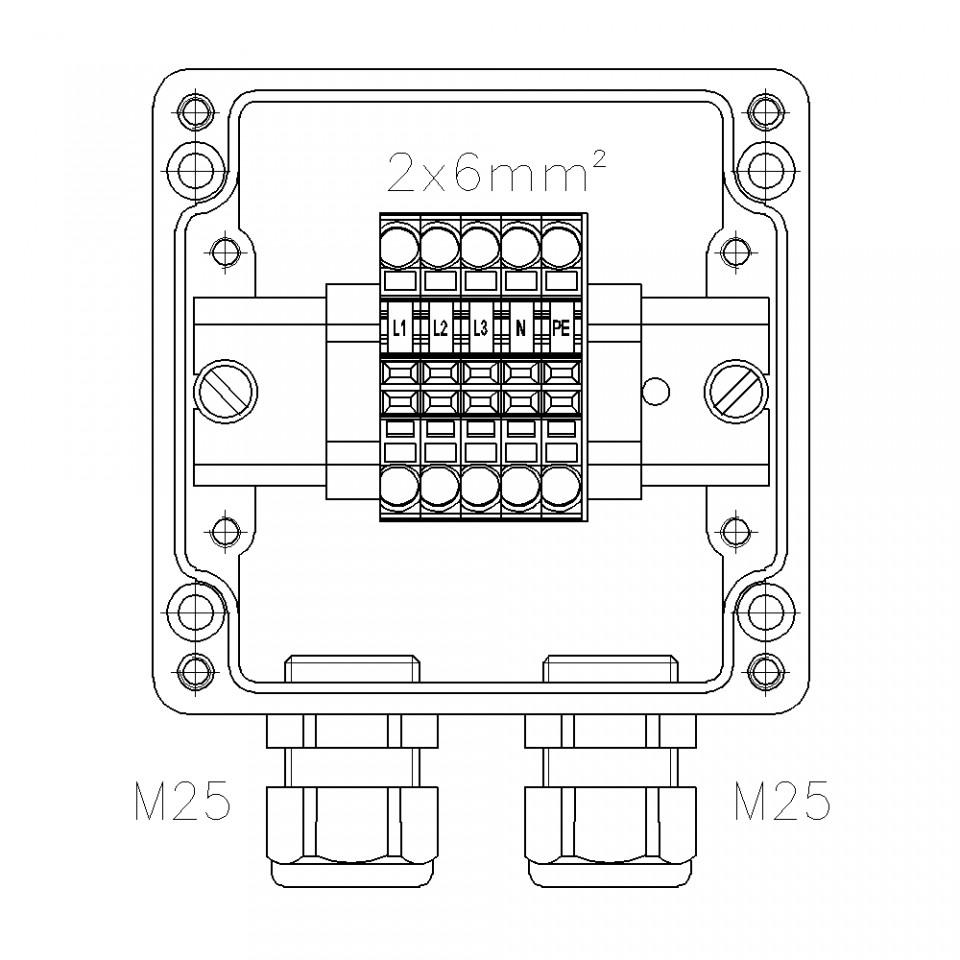

X20X1 PK06 Для поперечного сечения кабелей до 6 мм2
  • Размер коробки: 122 x 120 x 90 мм (ш x в x г)
  • Полиэстеровый шкаф, укрепленный стекловолокном
  • 2 полиамидных втулки M25
  • Пружинные клеммы 2 x 6 мм2 (L1, L2, L3, N, PE)
X25X1 PK10 Для поперечного сечения кабелей до 10 мм2
  • Размер коробки: 160 x 160 x 90 мм (ш x в x г)
  • Полиэстеровый шкаф, укрепленный стекловолокном
  • 2 полиамидных втулки M32
  • Пружинные клеммы 2 x 10 мм2 (L1, L2, L3, N, PE)

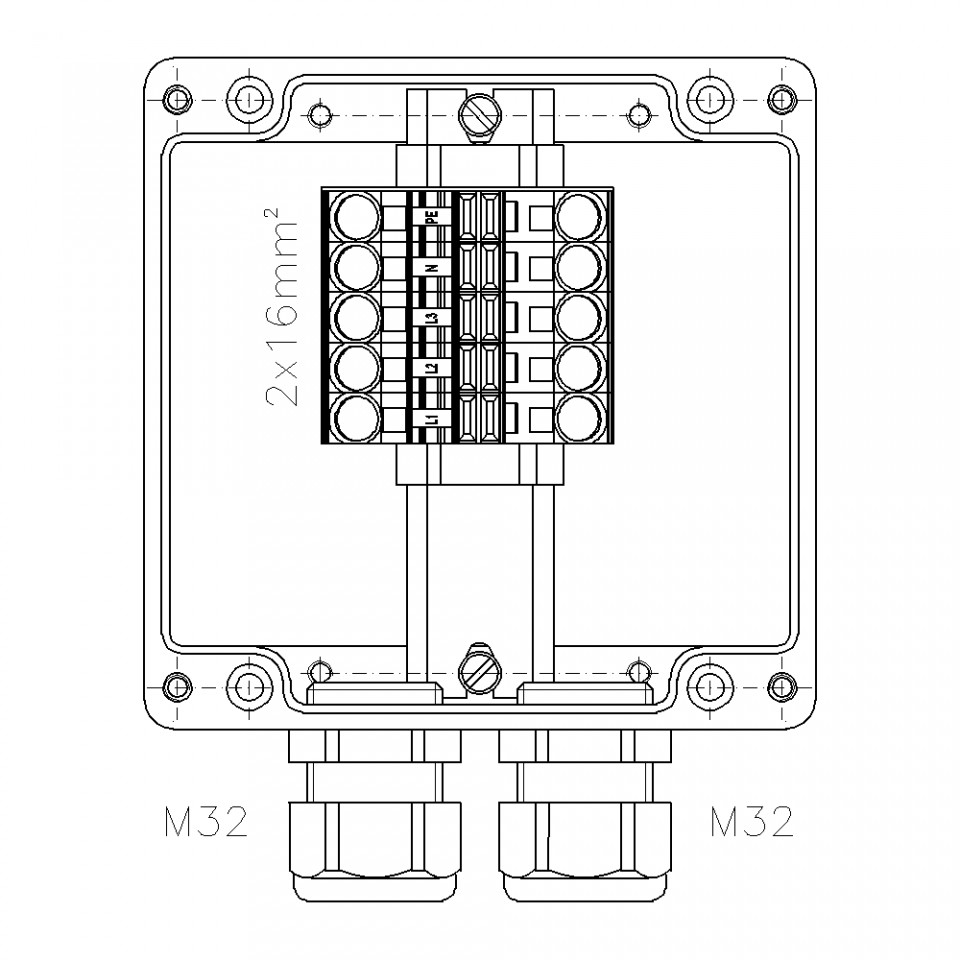

X25X1 PK16 Для поперечного сечения кабелей до 16 мм2
  • Размер коробки: 160 x 160 x 90 мм (ш x в x г)
  • Полиэстеровый шкаф, укрепленный стекловолокном
  • 2 полиамидных втулки M32
  • Пружинные клеммы 2 x 16 мм2 (L1, L2, L3, N, PE)

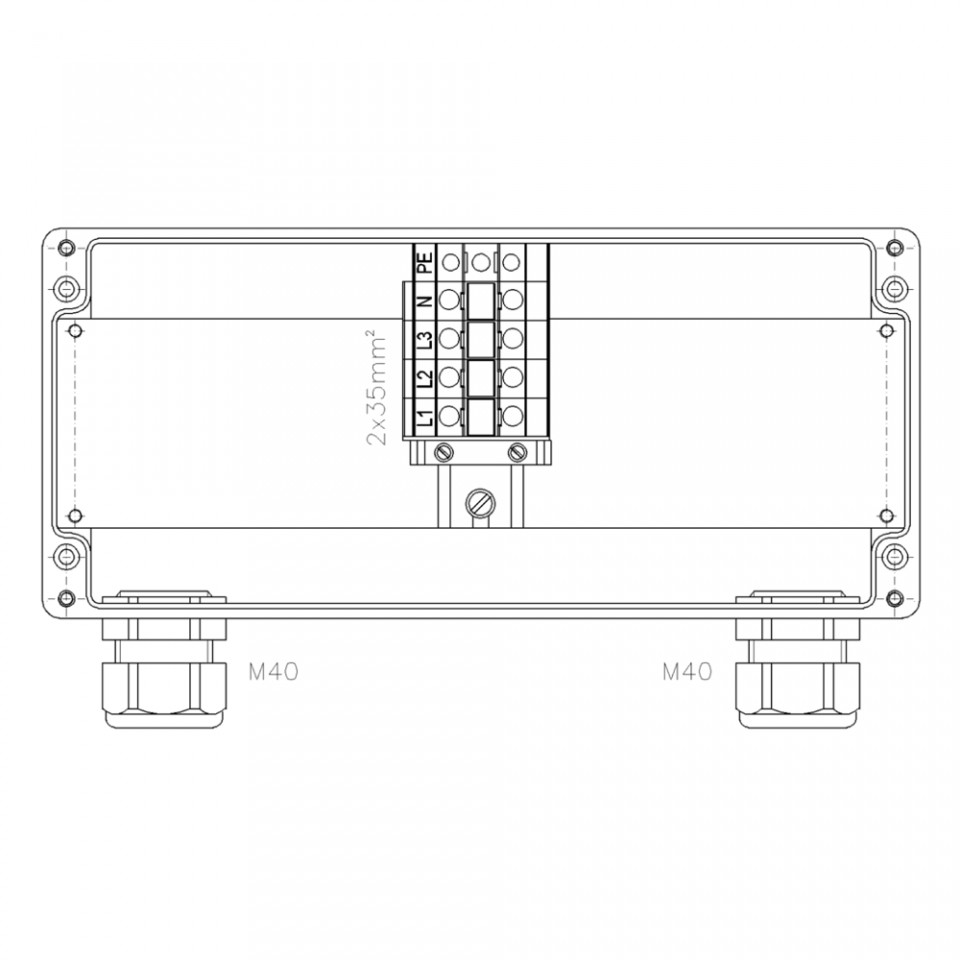

X27X1 PK35 Для поперечного сечения кабелей до 35 мм2
  • Размер коробки: 360 x 160 x 90 мм (ш x в x г)
  • Полиэстеровый шкаф, укрепленный стекловолокном
  • 2 полиамидных втулки M40
  • Пружинные клеммы 2 x 35 мм2 (L1, L2, L3, N, PE)

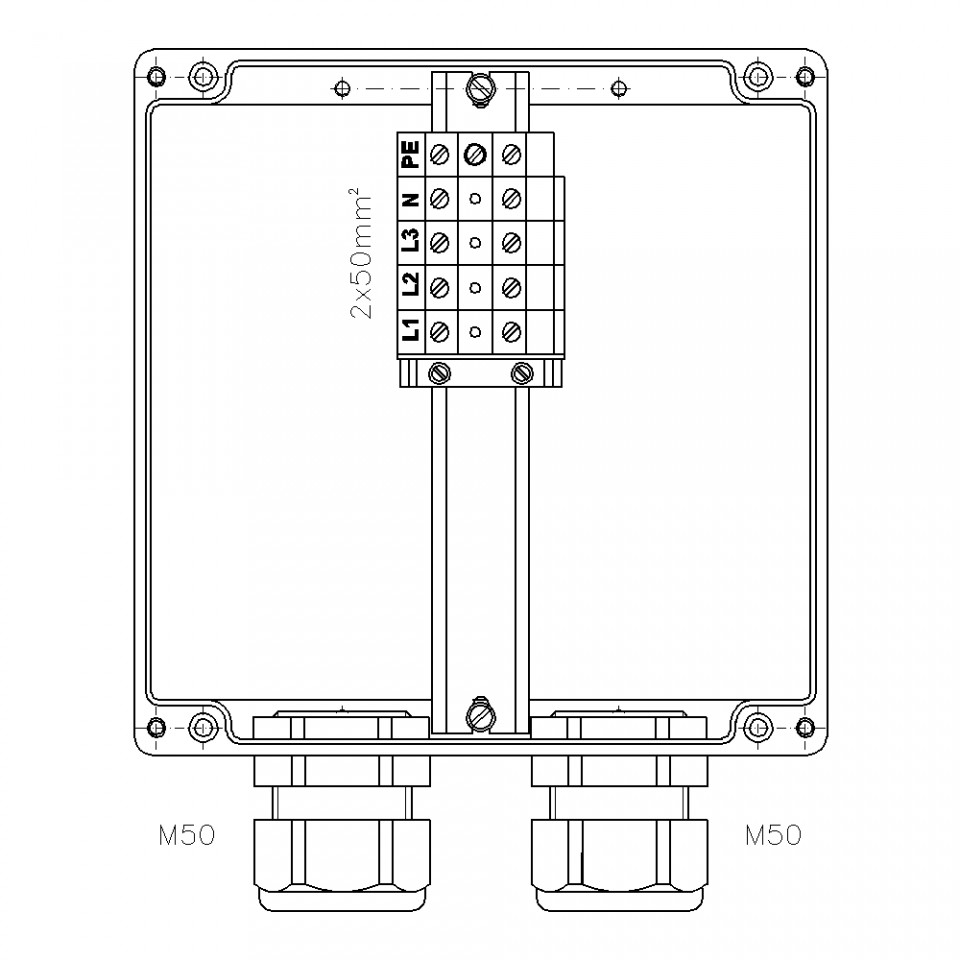

X37X1 PK50 Для поперечного сечения кабелей до 50 мм2
  • Размер коробки: 255 x 250 x 120 мм (ш x в x г)
  • Полиэстеровый шкаф, укрепленный стекловолокном
  • 2 полиамидных втулки M50
  • Пружинные клеммы 2 x 50 мм2 (L1, L2, L3, N, PE)

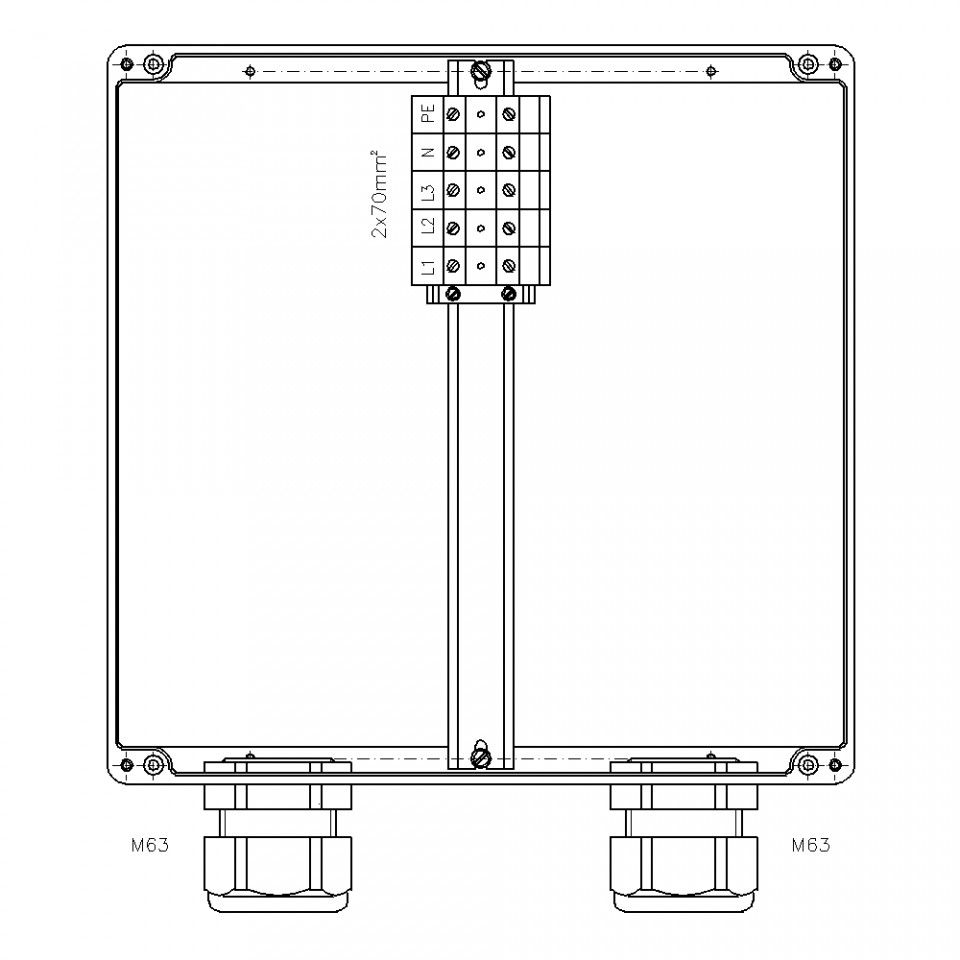

X45X1 PK70 Для поперечного сечения кабелей до 70 мм2
  • Размер коробки: 400 x 405 x 120 мм (ш x в x г)
  • Полиэстеровый шкаф, укрепленный стекловолокном
  • 2 полиамидных втулки M63
  • Пружинные клеммы 2 x 70 мм2 (L1, L2, L3, N, PE)

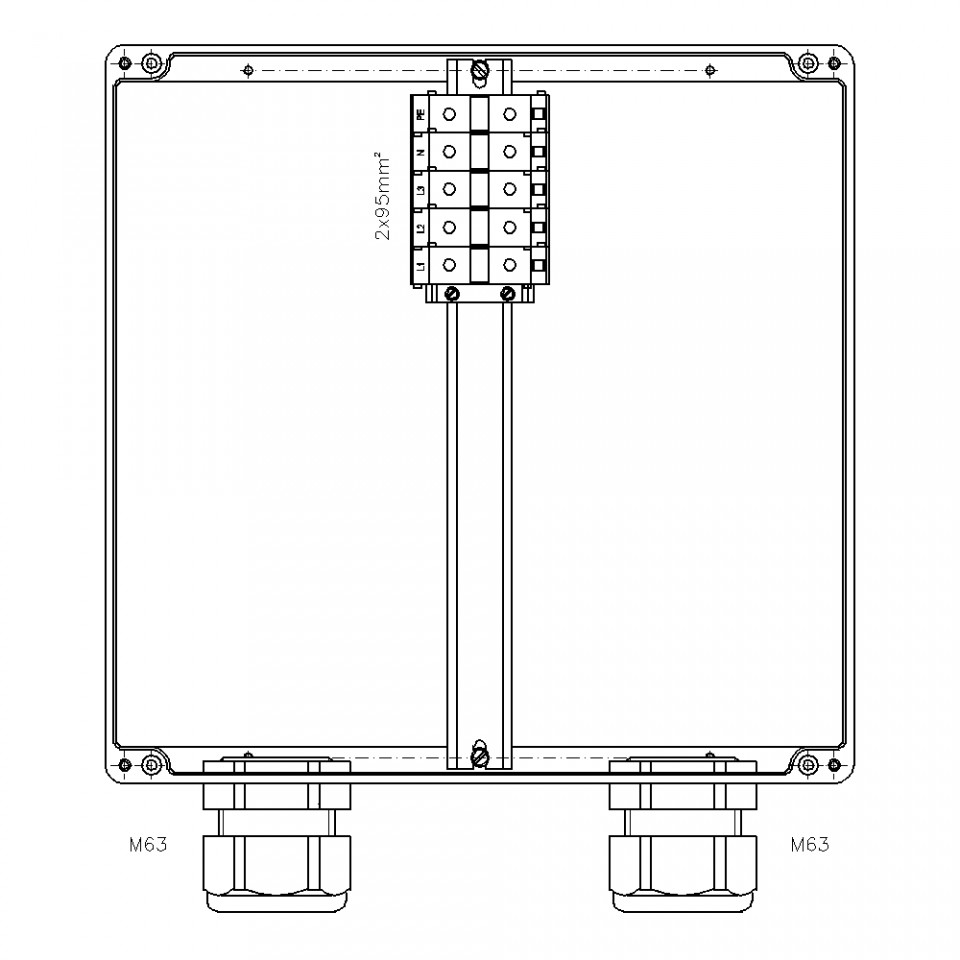

X45X1 PK95 Для поперечного сечения кабелей до 95 мм2
  • Размер коробки: 400 x 405 x 120 мм (ш x в x г)
  • Полиэстеровый шкаф, укрепленный стекловолокном
  • 2 полиамидных втулки M63
  • Винтовые клеммы 2 x 95 мм2 (L1, L2, L3, N, PE)
Технические данные

Общий обзор

  • Маркировка врывозащиты II 2G Ex eb IIC T6 Gb / II 2D Ex tb IIIC T85°C Db
  • Зона 1, 2, и 21, 22
  • Класс защиты IP 66
  • Температура окружающей среды от - 20 °C до + 40 °C
  • Mатериал Полиэстер, армированный стекловолокном, цвет черный (RAL 9011)

Электрические данные

  • Номинальное напряжение см. стр. в каталоге
  • см. стр. в каталоге
